إطار توزيع ODF

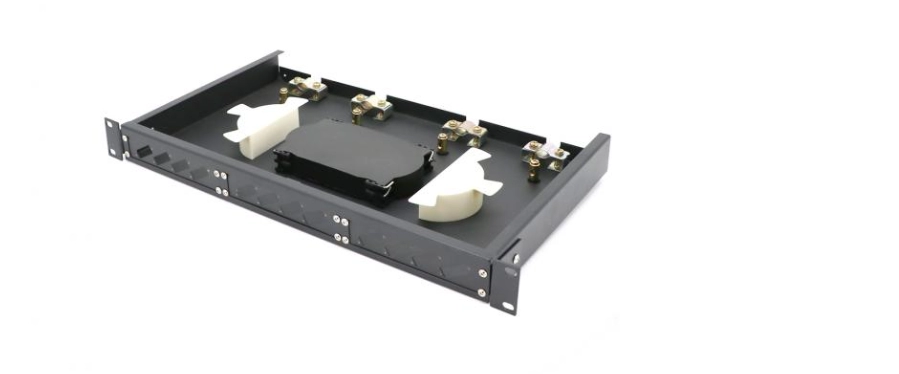

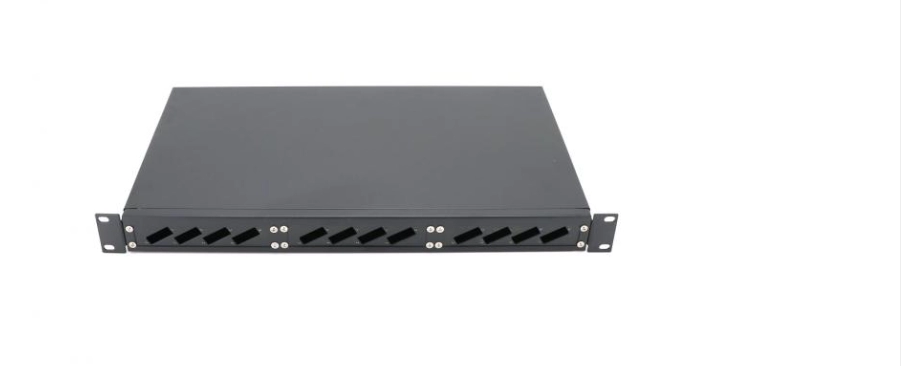

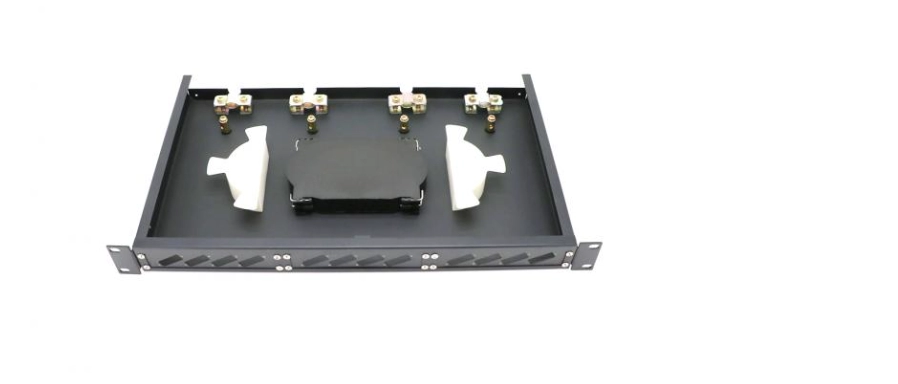

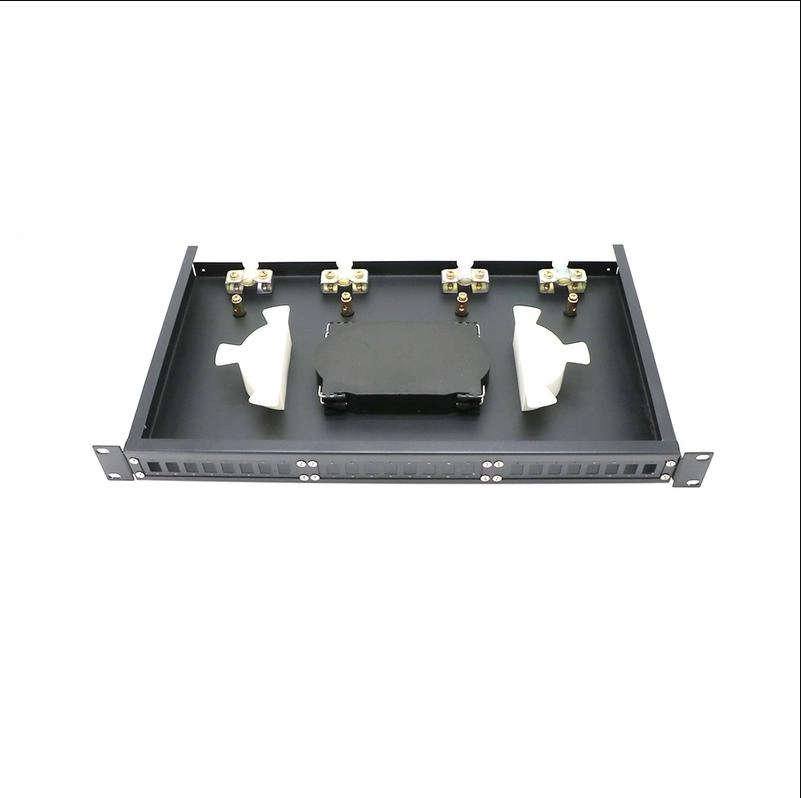

إطار توزيع ODF من النوع الثابت هو جهاز إدارة أساسي مصمم لكابلات الشبكة الضوئية ، وهو مناسب لغرف الأعمال الصغيرة والمتوسطة الحجم ، أو مواقع الحوسبة المتطورة ، أو المشاريع الحساسة للميزانية. يعني تصميمه "الثابت" أن علبة الألياف البصرية مثبتة مباشرة في الحامل ، ولا يمكن سحبها ، والهيكل مضغوط ، مما يوفر وظائف حماية وتوزيع مستقرة للألياف.

نوع ثابت ODF توزيع الإطار وصف مفصل والخصائص

الميزات الأساسية

1. هيكل مستقر وأداء التكلفة العالية
   • إطار مغلق بالكاملاعتماد لوحة الصلب المدرفلة على البارد أو سبائك الألومنيوم صب متكامل ، ومكافحة تأثير ، ومكافحة التآكل ، ومناسبة لتركيب ثابت على المدى الطويل.
   • التصميم الاقتصادي: لا مكونات السكك الحديدية الشريحة ، وانخفاض التكلفة ، ومناسبة لسيناريوهات الصيانة مقيدة الميزانية أو منخفضة التردد.
2. إدارة الميناء وحدات
   • صينية الطبقات: دعم SC ، LC ، FC ، ST وغيرها من لوحات محول ، كثافة المنفذ اختياري (مثل 12/24/48 core / U).
   • لف ثابت: يضمن مشبك تثبيت الألياف المدمج وحلقة الكابل امتثال نصف قطر الانحناء وتقليل فقد الإشارة.
3. التوافق والتوسعة
   • التكيف متعدد المشهدحامل حامل قياسي بحجم 19 بوصة ، متوافق مع أنظمة الألياف أحادية الوضع / متعددة الأوضاع وأنظمة ما قبل الإنهاء MPO.
   • المساحة المحجوزة: يتم حجز إدخال كابل الألياف الضوئية في أعلى / أسفل الحامل لدعم التوسع المستقبلي.
4. وظيفة الحماية الأساسية
   • التدريع الكهرومغناطيسيالإطار المعدني يوفر التدريع الأساسي للحد من التدخل الخارجي.
   • تصميم مقاوم للغبارتم تجهيز فتحات التهوية بشبكات الغبار للتكيف مع البيئة الداخلية العامة (IP20).
5. سهولة الصيانة
   • نظام التسميةفتحة تسمية الورق القياسية ، ودعم شعار مكتوب بخط اليد أو المطبوعة.
   • أداة التثبيت المجانيتصميم مشبك سريع ، ويدعم التثبيت شخص واحد.
6. الشهادات والمعايير
   • إنها تلبي TIA-568-C.3 و ISO / IEC 11801 وغيرها من المعايير ، وقد حصلت على شهادات CE و RoHS.

نوع ثابت ODF توزيع الإطارسيناريوهات التطبيق النموذجية

• غرفة كمبيوتر الأعمال الصغيرةكنقطة وصول للألياف ، قم بإدارة عدد صغير من الكابلات الأساسية.
• حافة الحوسبة الموقع: توفير أسلاك الألياف البصرية لمحطات قاعدة 5G أو أجهزة إنترنت الأشياء.

• الشبكة التعليمية / الطبيةيتم نشرها في غرفة الأسلاك بالمبنى لدعم توزيع الألياف متعدد الطوابق.

5 أسئلة متكررة

1. س: ما هي الاختلافات الرئيسية بين ODF الثابت و ODF الشريحة ؟
   ج: لا يمكن سحب الدرج الثابت ، الهيكل أبسط ، التكلفة أقل ، وهو مناسب لسيناريوهات الصيانة منخفضة التردد ؛ يدعم نوع سكة الشريحة التبديل الساخن ، وهو أكثر ملاءمة للصيانة ، ولكن السعر أعلى.

2. س: كيفية ضمان الألياف الانحناء الامتثال دائرة نصف قطرها أثناء التثبيت ؟
   ج: يحتوي إطار التوزيع على حلقة لف مدمجة ومقطع تثبيت. أثناء التثبيت ، يجب ترتيب الألياف الضوئية وفقًا للمسار القياسي لتجنب الانحناء بالزاوية اليمنى والتأكد من أن نصف قطر الانحناء هو ≥ 30mm.

3. س: هل يمكنني مزج محولات مع أنواع واجهة مختلفة ؟
   ج: نعم ، ولكن يجب التخطيط لتخطيط المنفذ مسبقًا للتأكد من أن حجم لوحة المحول متوافق مع فتحة الدرج.

4. س: هل يدعم ODF الثابت ترقيات الشبكة المستقبلية ؟
   ج: احتياطي مدخل الكابل ومساحة الدرج لتوسيع الصواني الجديدة أو استبدال لوحات المحولات عالية الكثافة (مثل MPO) لشبكات 10G / 40G / 100G.

5. س: هل هي مناسبة للبيئات الخارجية ؟
   ج: النموذج القياسي هو حماية IP20 ، وهو موصى به للاستخدام الداخلي ؛ إذا كنت بحاجة إلى نشر خارجي ، فأنت بحاجة إلى اختيار IP55 أو أعلى أو صندوق إضافي مقاوم للماء.
