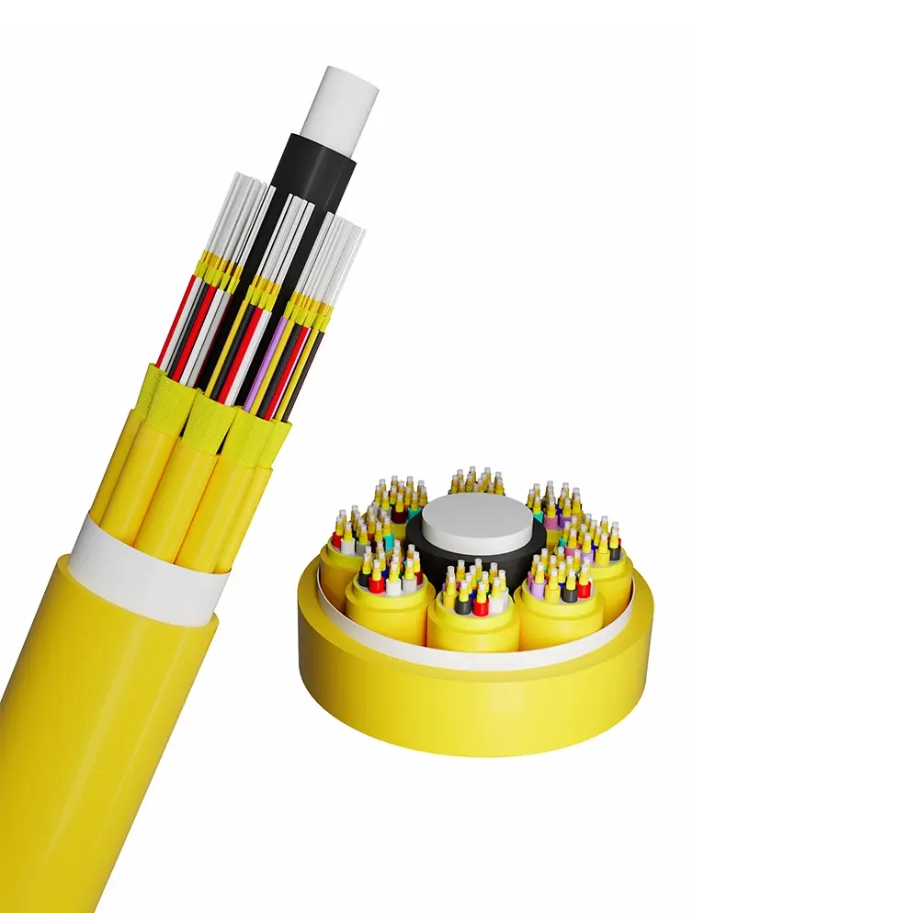

داخلي الناهض الألياف البصرية كابل GJPFXJH

ملخص المنتج

خاصيةليف نوع: ITU-T-G652D ، G657A الألياف ، G657B الأليافلديها خصائص ميكانيكية و

موديل المنتج：GJPFXJH

وقت التحديث：2025-03-27

نوع الشركة المصنعة：

عدد الزيارات：

عدد نوى الألياف الضوئية：2-288 Cores

السترة الخارجية：LSZH/PVC

معيار：

استفسر الآن 027-65523878

داخلي الناهض الألياف البصرية كابل GJPFXJHمقدمة مفصلة

رسالة عبر الإنترنت

خاصية

ليف نوع: ITU-T-G652D ، G657A الألياف ، G657B الألياف

لديها خصائص ميكانيكية وبيئية جيدة

أداء مثبطات اللهب (أو غير مثبطات اللهب) يفي بالمتطلبات القياسية

الخصائص الميكانيكية والفيزيائية للغمد تلبي متطلبات المعايير ذات الصلة. لينة ومرنة ومريحة

الهيكل مصمم بشكل جيد وسهل التفرع والاتصال

صغيرة الحجم وخفيفة الوزن وسهلة التركيب

يضمن غمد LSZH تثبيط اللهب الجيد

مناسبة خاصة لبناء الأسلاك العمودية

MPOrtant;">

الخصائص	الشروط	القيم المحددة	الوحدات
الخصائص الهندسية
قطر الكسوة		125.0±0.7	ميكرومتر
الكسوة غير دائرية		≤0.7	%
قطر الطلاء		242±5	ميكرومتر
خطأ تركيز الطلاء / الكسوة			ميكرومتر
خطأ تركيز الأساسية / الكسوة		≤0.5	ميكرومتر
حليقة		≥4	m
الخصائص البصرية
التوهين	1310نانومتر	≤0.4	ديسيبل / كم
	1383 نانومتر	≤0.4	ديسيبل / كم
	1490nm	≤0.3	ديسيبل / كم
	1550nm	≤0.3	ديسيبل / كم
	1625 نانومتر	≤0.3	ديسيبل / كم
التوهين مقابل الطول الموجي max. A difference	1285 ~ 1330nm	≤0.03	ميغاهيرتز * كم
التوهين مقابل الطول الموجي max. A difference	1525 ~ 1575nm	≤0.02	ميغاهيرتز * كم
معامل التشتت	1550nm	≤18	ps / (نانومتر * كم)
معامل التشتت	1625 نانومتر	≤22	ps / (نانومتر * كم)
صفر تشتت الطول الموجي		1304~1324	nm
صفر تشتت المنحدر		≤0.092	ps / (نانوم2 * كم)
وضع الاستقطاب تشتت
PMD أقصى الألياف الفردية		≤0.1	ps / km1 / 2
قيمة رابط تصميم PMD		≤0.04	ps / km1 / 2
كابل قطع الطول الموجي		≤1260	nm
وضع قطر الحقل	1310نانومتر	8.8~9.6	ميكرومتر
وضع قطر الحقل	1550nm	9.9~10.9	ميكرومتر
مجموعة مؤشر الانكسار	1310نانومتر	1.4691
مجموعة مؤشر الانكسار	1550nm	1.4696
الخصائص البيئية	1310 نانومتر 、 1550 نانومتر & 1625 نانومتر
درجة الحرارة الدراجات	-60 ℃ إلى + 85 ℃	≤0.05	ديسيبل / كم
Temperature-humidity الدراجات	-10 ℃ إلى + 85 ℃ 4 ٪ إلى 98 ٪ RH	≤0.05	ديسيبل / كم
غمر الماء	23 ℃ ، 30 يومًا	≤0.05	ديسيبل / كم
الحرارة الجافة	85 ℃ ، 30 يومًا	≤0.05	ديسيبل / كم
حرارة رطبة	85 ℃ ، 85 ٪ RH ، 30 يومًا	≤0.05	ديسيبل / كم
المواصفات الميكانيكية
اختبار إثبات		≥100	كبسي
الانحناء الكلي الناجم عن الخسارة
1Turns @ 10MM الشعاع	1550nm	≤0.5	ديسيبل
1Turns @ 10mm الشعاع	1625 نانومتر	≤1.5	ديسيبل
10Turns @ 15mm الشعاع	1550nm	≤0.05	ديسيبل
10Turns @ 15mm الشعاع	1625 نانومتر	≤0.30	ديسيبل
100Turns @ 25mm الشعاع	1310 & 1550 & 1625 نانومتر	≤0.01	ديسيبل
معلمة حساسية الإجهاد الديناميكي للتآكل		20
