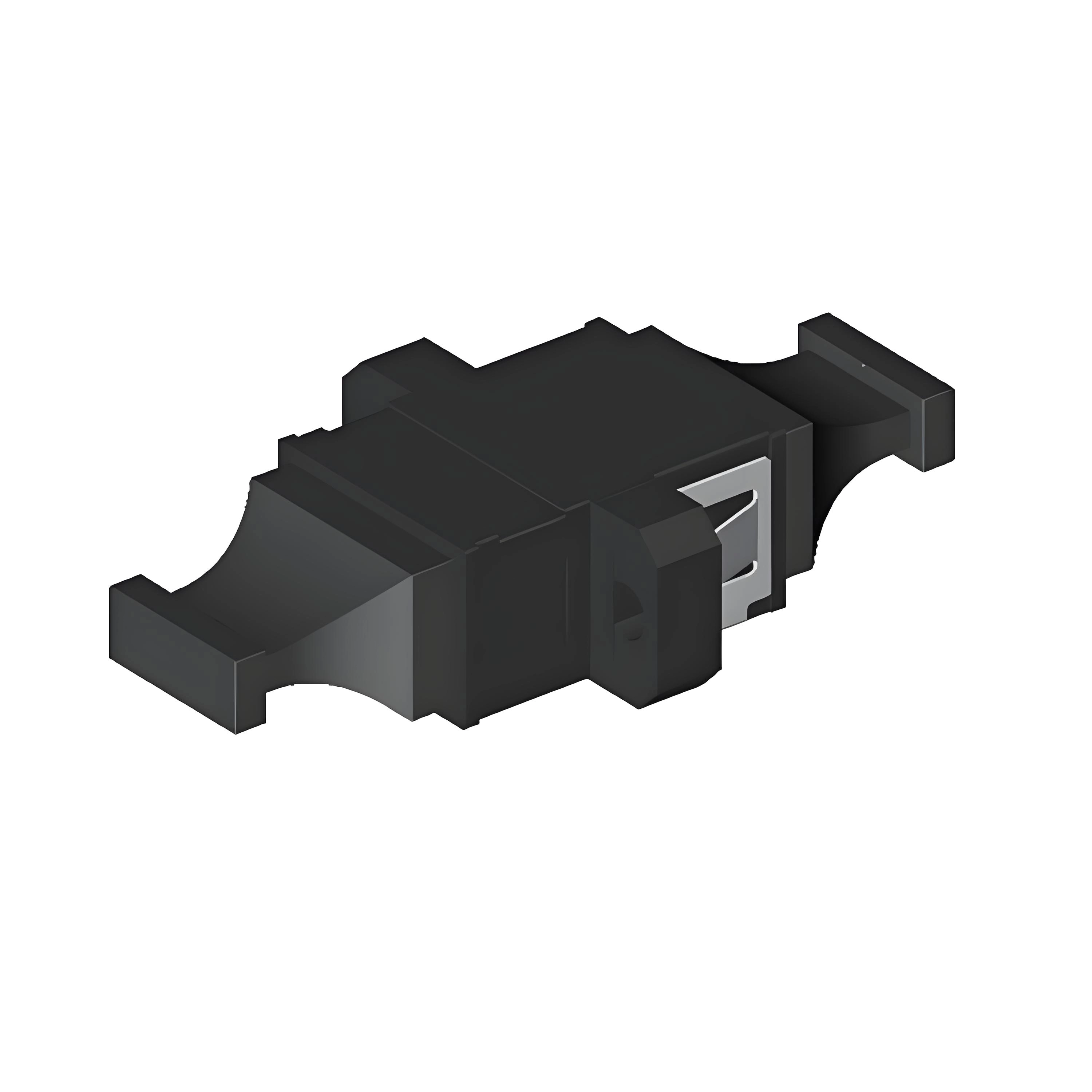

MPO الألياف البصرية محول

محول الضغط على الألياف المتعددة هو حل اتصال عالي الكثافة مصمم للموصلات متعددة الألياف من نوع MPO / MTP ، وتستخدم على نطاق واسع في مراكز البيانات ، وشبكة إيثرنت 40 / 100 / 400G ، وقناة ليفية (FC) وأنظمة نقل متوازية. يزيد تصميمها المتكامل الفريد متعدد النواة بشكل كبير من كثافة الكابلات ويصبح مكونًا رئيسيًا لعمليات نشر الشبكة عالية السرعة.

 المعلمة:

SMoothing: antialiased; font-family: PingFang-SC-Regular; liST-STyle: none; margin-top: 0px; margin-bottom: 0px; scrollbar-width: none; font-size: 15px; line-height: 1.7; color: rgb(6, 7, 31); text-wrap-mode: wrap; background-color: rgb(253, 253, 254);">فيما يلي مقدمة مفصلة ووصف تفصيلي لخصائصه:

أولا ، الوظائف الأساسية لمحول MPO

1. انتقال مواز متعدد القنوات
   يتم دعم الألياف الضوئية متعددة النواة (مثل 12 نواة و 24 نواة) من خلال موصل واحد لتحقيق إرسال متزامن لإشارات متعددة لتلبية متطلبات النطاق الترددي العالي.

2. محاذاة الوجه نهاية دقيقة
   تم اعتماد تصميم الأكمام MT (النقل الميكانيكي) لضمان المحاذاة الدقيقة للوجوه الطرفية المتعددة للألياف (مثل الكمبيوتر الشخصي ، UPC ، APC) وتقليل فقد الإدراج.

3. إدارة القطبية
   التحكم في اتجاه الموصل من خلال تصميم المفتاح لتجنب أخطاء القطبية ، ودعم الطريقة A / B / C وأنظمة القطبية الأخرى.

ثانيا - السمات الرئيسية

1. تصميم عالي الكثافة

• التكامل متعدد النواةمحول واحد يدعم الألياف الأساسية 12/24/48 ، وكفاءة الفضاء هو 4-8 مرات من لك.
• هيكل مدمج: عرض حوالي 12.7mm (12 النوى) ، سمك فقط 3-4mm ، مناسبة ل رف من نوع الأسلاك الكثيفة.

2. معايير الأداء

• انخفاض خسارة الإدراج：
  • 多模（OM3/OM4）：≤0.5dB（典型值）
  • 单模（OS2）：≤0.7dB（典型值）
• خسارة عالية العائدنوع UPC ≥ 60dB ، نوع APC ≥ 70dB (تقليل تداخل الانعكاس).
• متانة: إدراج وفصل الحياة أكثر من 500 مرة (اعتمادا على المواد من الأكمام).

3. نوع التنوع

• اختيار الرقم الأساسي: 12 نواة (سائدة) ، 24 نواة (كثافة عالية) ، 48 نواة (سرعة فائقة).
• نهاية نوع الوجه: PC (الاتصال الجسدي) ، UPC (الاتصال الميتافيزيقي) ، APC (الاتصال الجسدي الزاوي).
• دعم المخطط: المتعدد (50 / 125μm ، 62.5/125 μm) ، وضع واحد (9 / 125μm).

4. إدارة القطبية

• تصميم المفتاحتأكد من إقران قنوات جهاز الإرسال والاستقبال بشكل صحيح من خلال مجموعات مفاتيح مختلفة (مثل النوع A / B / C).
• معيار التوافق: دعم مواصفات IEC 61754-20 و TIA-604-10 ، ومناسبة للمعدات السائدة.

5. تطبيق التمدد

• دعم وحداتيمكن دمجها في إطار الأسلاك ، مقرنة ، المخفف ، الخائن وغيرها من المعدات.

• من السهل توسيعيتم تحقيق التوافق مع الأنظمة أحادية النواة من خلال خطوط تحويل MPO-LC.

III. المزايا والاحتياطات

• مزية
  • كثافة عاليةمنفذ واحد يدعم قنوات متعددة ، وتوفير مساحة الرف.
  • من السهل توسيعدعم 40G / 100G / 400G شبكة ترقية سلسة.
  • خسارة منخفضةيقلل النقل المتوازي متعدد النواة من فقدان الارتباط الكلي.
• الاحتياطات

  • متطلبات التنظيف: سيؤدي تلوث الوجه النهائي متعدد النواة إلى انخفاض أداء القناة بالكامل ، مما يتطلب أدوات تنظيف خاصة.

  • قطبية مطابقةيجب اتباع مخطط القطبية الذي تتطلبه المعدات بدقة (مثل الطريقة ب).

  • أداة التوصيل وفصليوصى باستخدام أدوات توصيل وفصل خاصة لتجنب تلف الألياف.

رابعا - سيناريوهات التطبيق النموذجية

1. مركز البياناتمنطقة التبديل الأساسية لشبكات 40G / 100G Ethernet و InfiniBand.

2. انتقال 5Gأسلاك عالية الكثافة لشبكات التمرير الأمامي / التمرير الأوسط / الإرجاع.

3. مركز الحاسوب العملاقاتصال الألياف المباشر لعقد الحوسبة المتوازية.

4. إطار توزيع الألياف الضوئية (ODF)إنهاء وتخطي الكابلات الضوئية متعددة النواة.
