产品简介
GYTY53 层绞式松套铠装光缆产品描述 GYTY53型光缆将250um光纤置于高模量塑料制成的松套管内，套管内填充防水填充料，芯线中心为钢丝加PE护套，作为金属加强件，套管和填充料绕在加强件周围绞合成紧凑的圆形缆芯，填充料充满缆芯内部防止进水，外覆薄PE内护套，内护套纵向包覆PSP后，再包PE外护套成缆。GYTY53 层绞式松套铠装光缆产品特点机械性能好，耐高温性能好松套管强度高，耐水解特制的套管填充料对光纤起到关键保护作用抗挤压、柔韧性好PSP增强防潮性能阻水性能好光学特性G.652G.65550/125μm62.5/125μmAttenuation (+20℃)@850nm3.0 dB/
GYTY53 层绞式松套铠装光缆产品描述

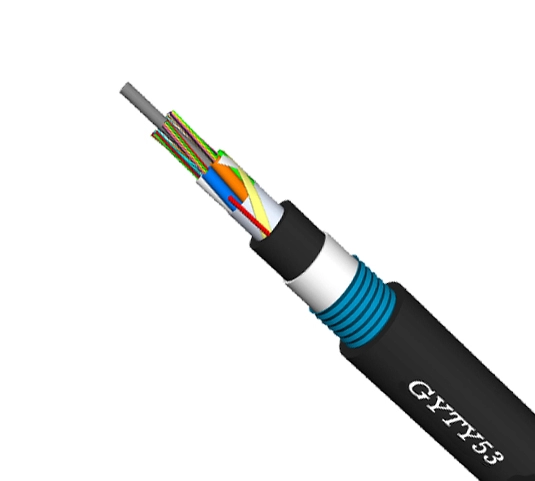

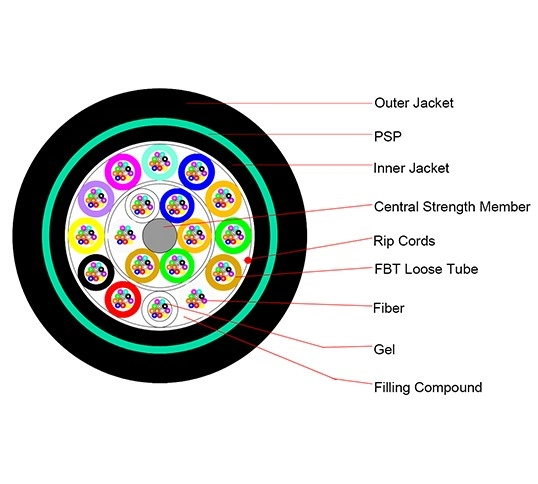

GYTY53型光缆将250um光纤置于高模量塑料制成的松套管内，套管内填充防水填充料，芯线中心为钢丝加PE护套，作为金属加强件，套管和填充料绕在加强件周围绞合成紧凑的圆形缆芯，填充料充满缆芯内部防止进水，外覆薄PE内护套，内护套纵向包覆PSP后，再包PE外护套成缆。
GYTY53 层绞式松套铠装光缆产品特点
机械性能好，耐高温性能好
松套管强度高，耐水解
特制的套管填充料对光纤起到关键保护作用
抗挤压、柔韧性好
PSP增强防潮性能
阻水性能好
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Attenuation (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
Bandwidth (Class A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
Numerical Aperture | 0.200±0.015NA | 0.275±0.015NA | |||
Cable Cut-off Wavelength | ≤1260nm | ≤1480nm | |||
Storage/Operating temperature | -40℃ ~+70℃ | ||||
Model | Fiber Count | Tubes | Fillers | Outer Diameter (mm) | Weight (kg/km) | Tensile Strength Long/short term N | Crush Resistance Long/short term N/100mm | Bending Radius Static/ Dynamic mm |
GYTY53-2~6F | 2~6 | 1 | 5 | 13.0 | 169 | 1690/3000 | 300/1000 | 10D/20D |
GYTY53-8~12F | 8~12 | 2 | 4 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-14~18F | 14~18 | 3 | 3 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-20~24F | 20~24 | 4 | 2 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-26~30F | 26~30 | 5 | 1 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-32~36FF | 32~36 | 6 | 0 | 13.0 | 169 | 1690/3000 | 1000/3000 | 10D/20D |
GYTY53-38~48F | 38~48 | 4 | 1 | 14.4 | 200 | 2000/3000 | 1000/3000 | 10D/20D |
GYTY53-50~60F | 50~60 | 5 | 0 | 14.4 | 200 | 2000/3000 | 1000/3000 | 10D/20D |
GYTY53-62~72F | 62~72 | 6 | 0 | 15.0 | 215 | 2150/3000 | 1000/3000 | 10D/20D |
GYTY53-74~84F | 74~84 | 7 | 1 | 16.6 | 253 | 2530/3000 | 1000/3000 | 10D/20D |
GYTY53-86~96F | 86~96 | 8 | 0 | 16.6 | 253 | 2530/3000 | 1000/3000 | 10D/20D |
GYTY53-98~108F | 98~108 | 9 | 1 | 18.0 | 290 | 2900/3000 | 1000/3000 | 10D/20D |
GYTY53-110~120F | 110~120 | 10 | 0 | 18.0 | 290 | 2900/3000 | 1000/3000 | 10D/20D |
GYTY53-122~132F | 122~132 | 11 | 1 | 19.7 | 343 | 3430/3000 | 1000/3000 | 10D/20D |
GYTY53-134~144F | 134~144 | 12 | 0 | 19.7 | 343 | 3430/3000 | 1000/3000 | 10D/20D |
GYTY53-146~216F | 146~216 | 18 | 0 | 19.7 | 345 | 3450/3000 | 1000/3000 | 10D/20D |
