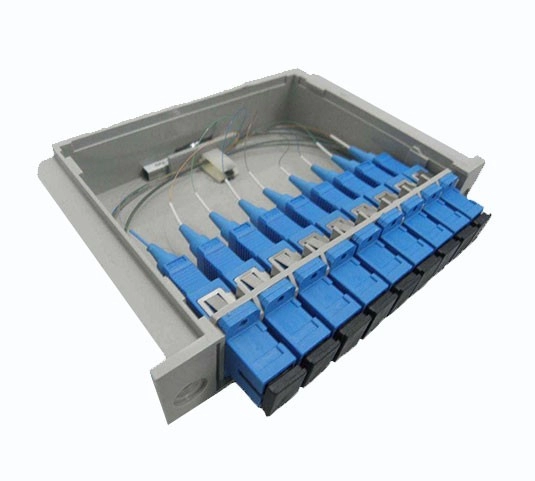

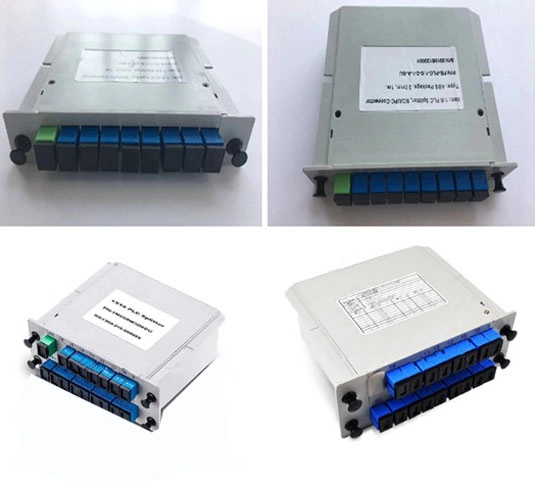

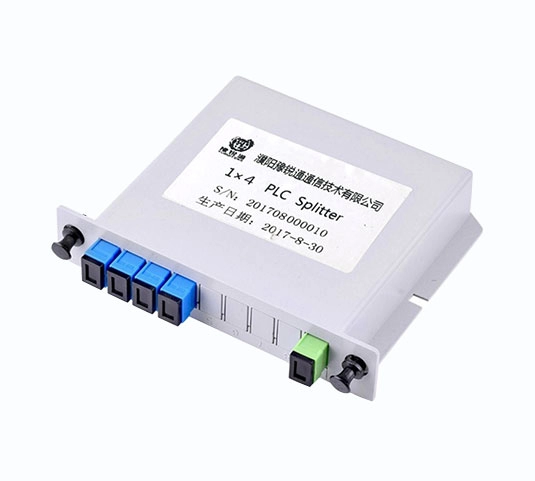

插入式盒式光纤 PLC 分路器

产品简介

插入式盒式光纤 PLC 分路器描述：● 低插入损耗● 低 PDL● 高回波损耗● 宽波长范围● 出色的通道间一致性插入式盒式光纤 PLC 分路器应用● FTTH 项目● LAN、WAN 和城域网● FTTX 部署● CATV 网络● GPON、EPON● 测试设备● 数据库传输宽带网络规格ItemDataType121x41x81x161x321x64Insertion Loss (dB) Max.3.8710.213.316.519.8PDL(dB)Max.0.20.20.20.20.20.3Loss Uniformity (dB) Max.0.60.50.8101.21.6Type222x

产品型号：

更新时间：2025-03-27

厂商性质：

访问量：

光纤芯数：2-288 Cores

外层护套材质：

标准：

立即咨询 027-65523878

插入式盒式光纤 PLC 分路器详细介绍

在线留言

插入式盒式光纤 PLC 分路器描述：

● 低插入损耗

● 低 PDL

● 高回波损耗

● 宽波长范围

● 出色的通道间一致性

插入式盒式光纤 PLC 分路器应用

● FTTH 项目

● LAN、WAN 和城域网

● FTTX 部署

● CATV 网络

● GPON、EPON

● 测试设备

● 数据库传输宽带网络

规格

Item	Data
Type	1×2	1x4	1x8	1x16	1x32	1x64
Insertion Loss (dB) Max.	3.8	7	10.2	13.3	16.5	19.8
PDL(dB)Max.	0.2	0.2	0.2	0.2	0.2	0.3
Loss Uniformity (dB) Max.	0.6	0.5	0.8	10	1.2	1.6
Type	2×2	2x4	2x8	2x16	2x32	2x64
Insertion Loss (dB) Max.	4	7.3	10.5	13.8	17.2	20.5
PDL(dB)Max.	0.2	0.2	0.2	0.3	0.3	0.3
Loss Uniformity (dB) Max.	0.6	0.8	1	1.4	1.8	2.2
Directivity (dB) Min	55
Return Loss (dB) Min	55
Wavelength Dependent Loss (dB) Max	1.0
Operating Temperature (°C)	-40 ~ +85
Storage Temperature (°C)	-40 ~ +85
Optical input power Max	300mW
Fiber length	1.0m or as your requirement
Splitter type	Insert Type/Box type/Mini PLC splitter
Connector Type	SC UPC,SC APC
Polishing type	UPC, APC
Fiber Type	single-mode, Muti-mode
Note: All above specifications do not include connector loss and adaptor loss.

PLC Splitter Type	Box type	Mini type	Cassette type
1 x 2	100 x 80 x 10	60 x 7 x 4	130x 100 x 25
1 x 4
1 x 8
1 x 16	120 x 80 x 18	60 x 12 x 4	130 x 100 x 50
1 x 32	120 x 80 x 18	80 x 20 x 6	130 x 100 x 102
1 x 64	140 x 114 x 18	100 x 40 x 6	130 x 100 x 200
2 x 2	100 x 80 x 10	60 x 7 x 4	130x 100 x 25
2 x 4
2 x 8
2 x 16	120 x 80 x 18	60 x 12 x 4	130 x 100 x 50
2 x 32	120 x 80 x 18	80 x 20 x 6	130 x 100 x 102
2 x 64	140 x 114 x 18	100 x 40 x 6	130 x 100 x 200
