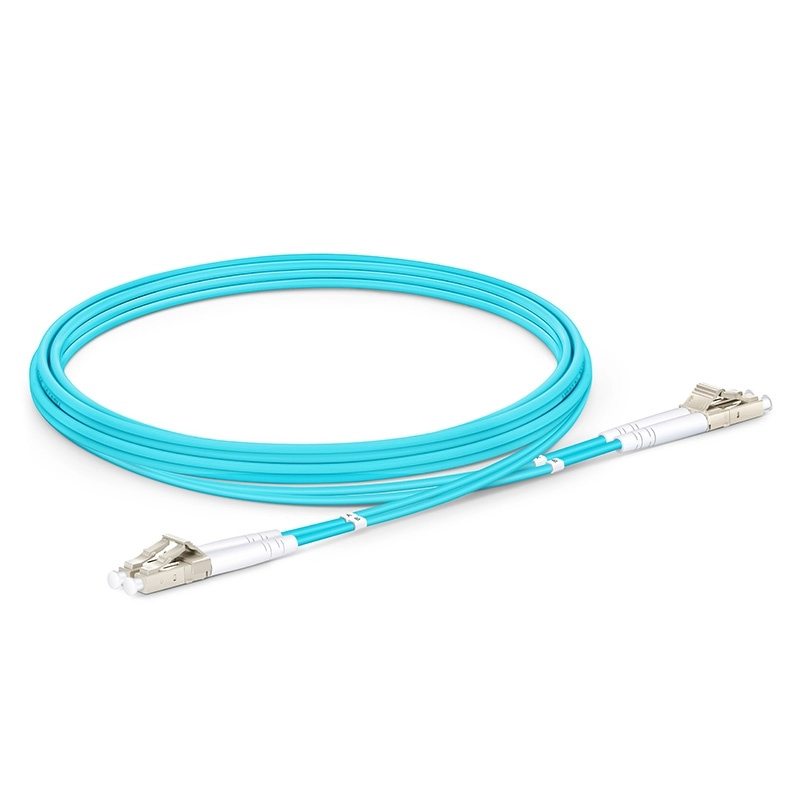

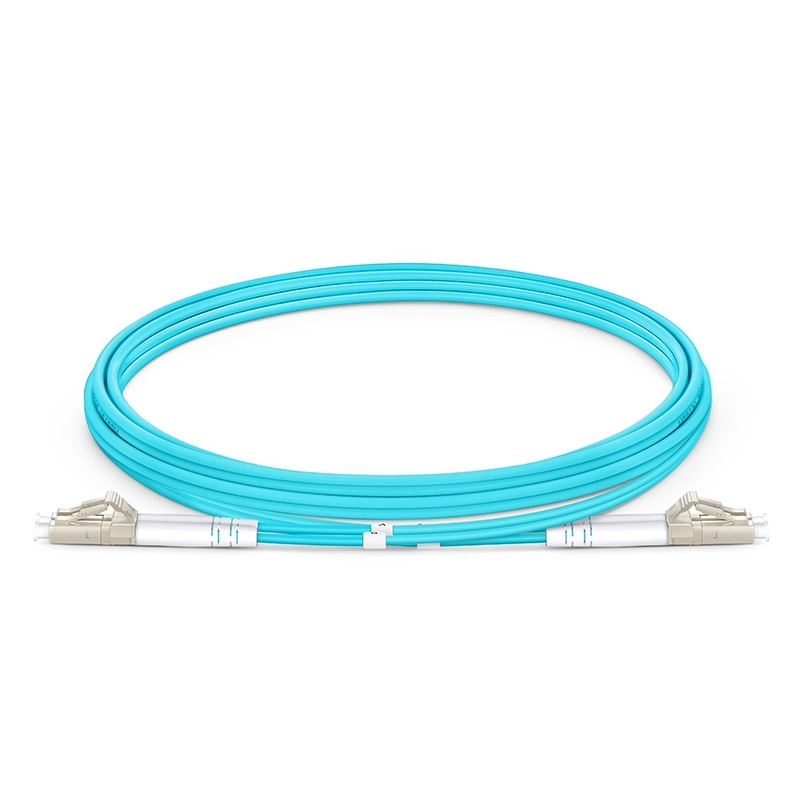

OM3 OM4 داخلي مدرعة البصرية التصحيح الحبال

SMoothing: antialiased; font-family: PingFang-SC-Regular; liST-STyle: none; margin-top: 0px; margin-bottom: 0px; scrollbar-width: none; font-size: 15px; line-height: 1.7; color: rgb(6, 7, 31); text-wrap-mode: wrap; background-color: rgb(253, 253, 254);">مقدمة مفصلة وميزات OM3 / OM4 مدرعة الألياف البصرية التصحيح الحبال

نظرة عامة على OM3 / OM4 مدرعة الألياف البصرية التصحيح الحبال

إن وصلة الألياف المدرعة OM3 / OM4 عبارة عن وصلة عالية الأداء مصممة للشبكات الضوئية متعددة الأوضاع. فهو يجمع بين الألياف متعددة الأوضاع OM3 / OM4 (50 / 125 ميكرومتر) مع طبقة درع معدنية (عادة الفولاذ المقاوم للصدأ أو سبائك الألومنيوم). وهي مناسبة للبيئات المعقدة التي تتطلب عرض النطاق الترددي العالي ومقاومة الأضرار المادية والتداخل الكهرومغناطيسي (EMI). يستخدم المنتج على نطاق واسع في مراكز البيانات والأتمتة الصناعية والتصوير الطبي ومراقبة الأمن وغيرها من المجالات ، خاصة للمسافات القصيرة (في حدود 300 متر) ولكن متطلبات النطاق الترددي العالي (10G / 40G / 100G) سيناريوهات.

ثانيا ، الخصائص الأساسية لل OM3 / OM4 مدرعة الألياف البصرية اعبا

1. أنواع وخصائص الألياف
   • ياإلهيعرض النطاق الترددي الفعال (EMB) ≥ 2000 ميجاهرتز · كم ، يدعم إرسال 10 جيجابت / ثانية إلى 300 متر ، و 40 جيجابت / ثانية إلى 150 مترًا ، و 100 جيجابت / ثانية إلى 100 متر.
   • OM4: EMB ≥ 4700 ميجاهرتز · كم ، يدعم 10 جيجابت / ثانية إلى 550 مترًا ، 40 جيجابت / ثانية إلى 400 متر ، 100 جيجابت / ثانية إلى 150 مترًا ، مع أداء أفضل.
   • الليزر الأمثل المتعدد الألياف (LOMMF)الأمثل لمصادر ضوء الليزر VCSEL ، والحد من تشتت مشروط (DMD).
2. هيكل طبقة الدروع
   • جديلة معدنية: يوفر قوة الشد (> 50N) ، ومقاومة الضغط (> 1000N / 10cm) ومقاومة تلف القوارض.
   • طبقة التدريععزل فعال EMI / RFI ، ومناسبة للبيئات الكهرومغناطيسية المعقدة مثل المحركات الصناعية والمعدات الطبية.
3. المعايير الفنية
   • خسارة الإدراج: OM3 ≤ 0.3dB ، OM4 ≤ 0.3dB (القيمة النموذجية ، الطول الموجي 850nm).
   • عودة الخسارةPC ≥ 30dB ، APC ≥ 60dB (موصلات APC تقلل من تداخل الانعكاس).
   • نطاق درجة الحرارة: -40 درجة مئوية إلى + 85 درجة مئوية ، ومناسبة للمناخ القاسي.
   • الانحناء دائرة نصف قطرهاثابت ≥ 15mm ، ديناميكي ≥ 30mm (درع تعزيز مقاومة الانحناء).
4. نوع الموصل

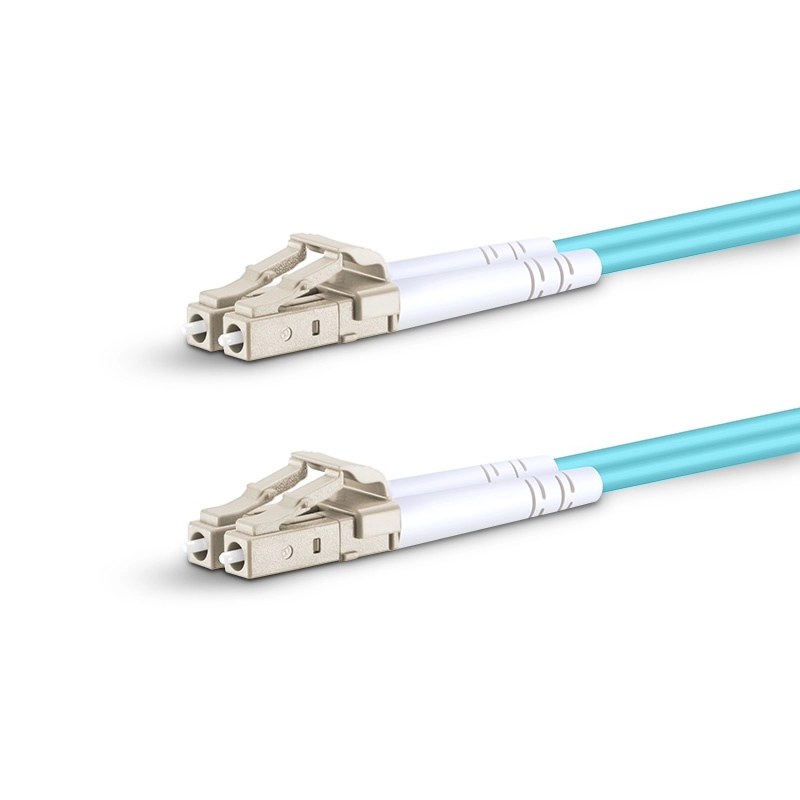

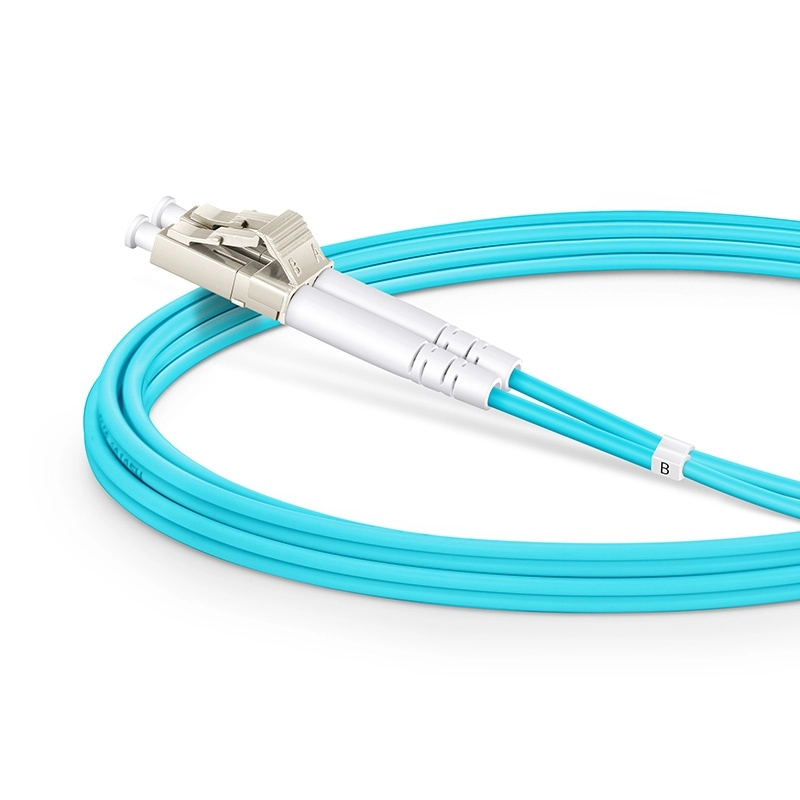

   • واجهة قياسيةLC ، SC ، FC ، ST ، MTP / MPO (كابلات عالية الكثافة).
   • نوع التلميعPC (الاتصال الجسدي) أو APC (منحدر 8 درجات ، انخفاض خسارة العودة).
5. سيناريو التطبيق
   • مركز البيانات: انتقال 10G / 40G / 100G بين الرفوف ، ودعم الكابلات EOR / MOR.
   • الأتمتة الصناعيةرؤية الروبوت وشبكات الاستشعار ونقل إشارة التحكم.
   • المجال الطبيالتصوير بالمنظار ، والروبوتات الجراحية ، والربط البيني للأجهزة الطبية.
   • مراقبة الأمن: نقل فيديو عالي الدقة لتحمل الأضرار المادية في الكابلات الخارجية.

OM3 مقابل OM4 دليل الاختيار

IV. المزايا التقنية من OM3 / OM4 مدرعة الألياف البصرية التصحيح الحبال

1. دعم النطاق الترددي العاليEMB من OM4 هو 2.35 مرة من OM3 ، وهو مناسب لسرعات الشبكة الأعلى.
2. مقاومة الأضرار المادية: طبقة الدروع تقاوم التمدد ، البثق ، والعض ، وإطالة عمر الخدمة.
3. النشر المرندعم ما قبل الإنهاء (مثل كابلات العمود الفقري MTP / MPO) أو التخصيص في الموقع.
4. الامتثال البيئيغمد منخفض الدخان وخالي من الهالوجين (LSZH) ، متوافق مع معايير RoHS و REACH.

خامسا - الاحتياطات اللازمة لشراء وصلات الألياف البصرية المدرعة OM3 / OM4

1. تأكيد معدل الشبكةحدد OM3 أو OM4 بناءً على الاحتياجات الحالية والمستقبلية.
2. درع الموادالفولاذ المقاوم للصدأ (مقاومة للتآكل) أو سبائك الألومنيوم (خفيفة الوزن) ، ومناسبة لبيئات مختلفة.
3. معيار الشهادة: التحقق من الامتثال ISO / IEC ، TIA / EIA ، IEC 60793 ، إلخ.
4. موصل مطابقةتأكد من أنه متوافق مع واجهات الجهاز مثل الوحدات الضوئية QSFP + / QSFP28.

سيناريوهات تطبيق نموذجية من OM3 / OM4 مدرعة الألياف البصرية اعبا

• مركز البيانات: يربط الطائر المدرع OM4 المفتاح الأساسي والخادم ، ويدعم نقل 40G / 100G.
• التصنيع الذكي: نقل فيديو عالي الدقة بين الكاميرات الصناعية وأجهزة التحكم PLC لمقاومة التلوث النفطي والاهتزاز الميكانيكي.
• الجراحة الطبيةانتقال إشارة بزمن انتقال منخفض وعالي الوضوح بين نظام المنظار وجهاز العرض.

من خلال الجمع بين عرض النطاق الترددي العالي للألياف متعددة الأوضاع OM3 / OM4 مع الحماية المادية للطبقة المدرعة ، يعد هذا المنتج مثاليًا لعمليات نشر الشبكات قصيرة المدى وعالية الموثوقية ، خاصة في السيناريوهات التي يمثل فيها الأداء والمتانة أولوية.
