OM1 / OM2 مدرعة الألياف البصرية التصحيح الحبال

SMoothing: antialiased; font-family: PingFangSC-Semibold; liST-STyle: none; margin: 0px 0px 8px; scrollbar-width: none; color: rgb(5, 7, 59); font-size: 20px; border: none; line-height: 1.7; text-wrap-mode: wrap; background-color: rgb(253, 253, 254);">مقدمة مفصلة وميزات OM1 / OM2 مدرعة الألياف البصرية التصحيح الحبال

المواصفات

نظرة عامة على المنتج

إن أسلاك تصحيح الألياف المدرعة OM1 / OM2 هي حلول ألياف متعددة الأوضاع مصممة للبيئات الصناعية المعقدة أو سيناريوهات التداخل الكهرومغناطيسي العالية. يضيفون طبقة درع معدنية (مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم) إلى الألياف متعددة الأوضاع التقليدية (OM1 / OM2) لتوفير حماية ميكانيكية إضافية وقدرة مضادة للتدخل ومثبطات اللهب. مناسبة لسيناريوهات الإرسال ذات النطاق الترددي العالي لمسافات قصيرة ، مثل اتصالات مركز البيانات بين الرف ، والتحكم في الأتمتة الصناعية ، ومراقبة الأمان ، والمعدات الطبية ، وما إلى ذلك ، خاصة في البيئات التي تتطلب تلفًا ماديًا أو تداخلًا كهرومغناطيسيًا (EMI).

II. الميزات الأساسية

1. أنواع وخصائص الألياف
   • ياإلهي: 62.5/125 ميكرون الأساسية ، ويدعم انتقال 10Gb / s إلى 300 متر (850nm) ، 1Gb / s إلى 1000 متر (850nm).
   • OM2: 50 / 125μm الأساسية ، ويدعم انتقال 10Gb / s إلى 550 متر (850nm) ، 1Gb / s إلى 1000 متر (850nm).
   • عرض النطاق الترددي الفعال (EMB): OM1-100MHz · كم ، OM2-500MHz · كم.
2. هيكل طبقة الدروع
   • مادةالفولاذ المقاوم للصدأ أو سبائك الألومنيوم جديلة / أنبوب معدني ، وتوفير الشد (> 30N) وضغط (> 800N / 10CM) المقاومة.
   • غمدمنخفض الدخان خالية من الهالوجين (LSZH) أو البولي فينيل كلوريد مثبطات اللهب (PVC) إلى UL94 V-0 تصنيف النار.
3. معلمات الأداء البصري
   • خسارة الإدراج: ≤ 0.5dB (القيمة النموذجية ، بما في ذلك الموصل).
   • عودة الخسارة: ≥ 30dB (موصل PC) ، يدعم تحسين الليزر متعدد الأوضاع (على سبيل المثال ، يتطلب OM3 / OM4 تعليمات إضافية).
   • نطاق درجة الحرارة: -20 درجة مئوية إلى + 70 درجة مئوية للتكيف مع التقلبات في البيئة الصناعية.
   • الانحناء دائرة نصف قطرهاثابت ≥ 15mm ، ديناميكي ≥ 30mm (طبقة الدروع تعزز مقاومة الانحناء).
4. نوع الموصل

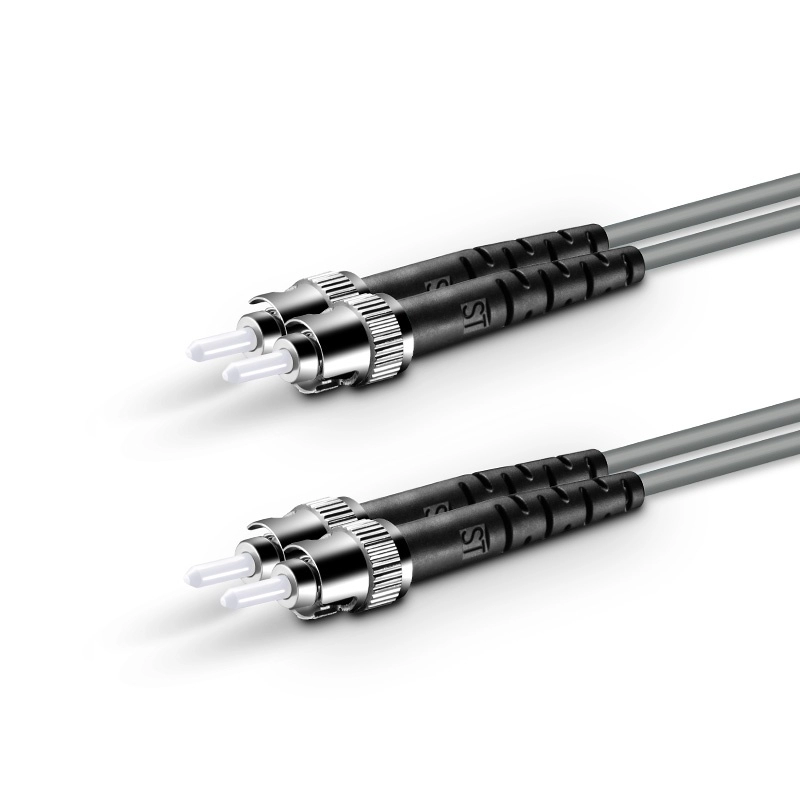

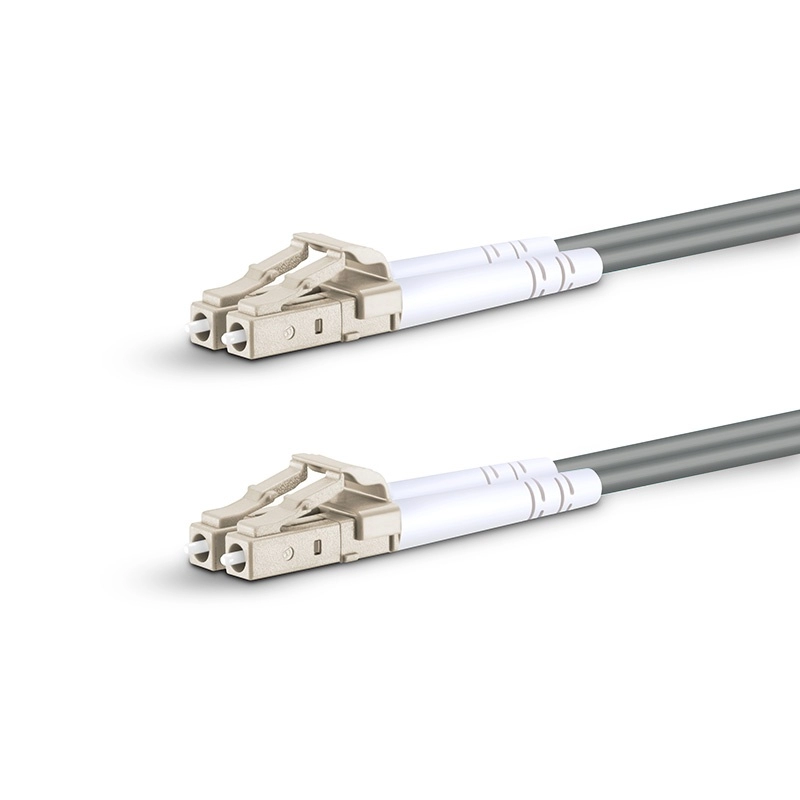

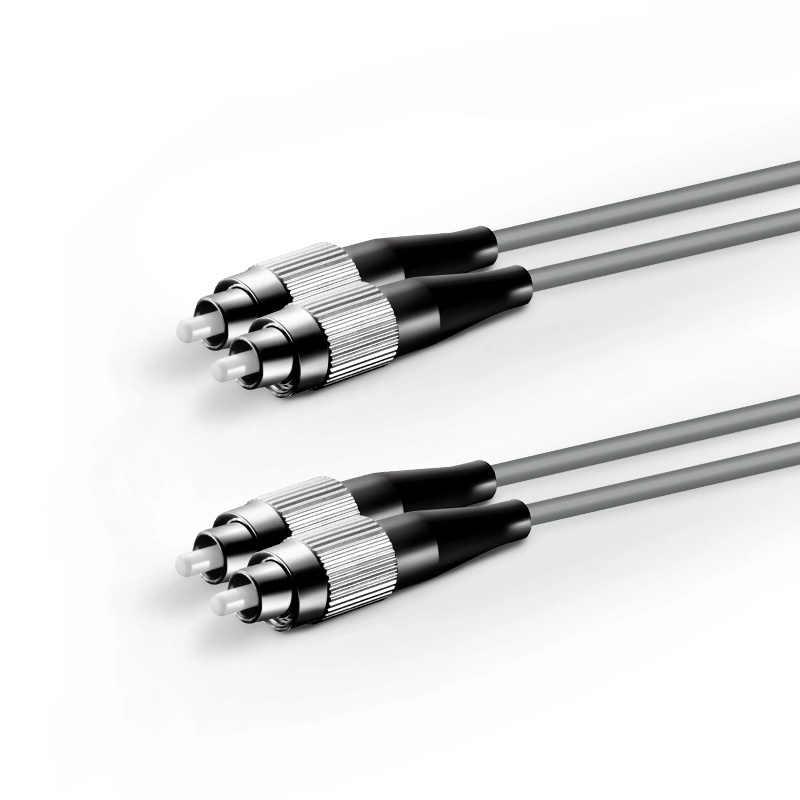

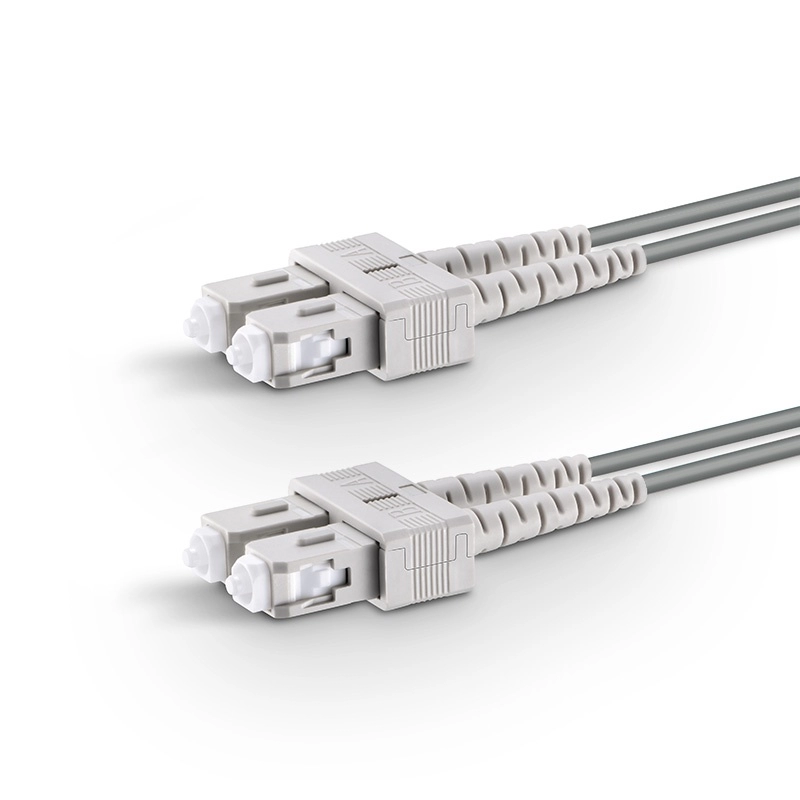

   • واجهةLC ، SC ، FC ، ST ، MTP / MPO (يدعم 12 / 24 الكابلات عالية الكثافة الأساسية).
   • نوع التلميعالكمبيوتر الشخصي (الاتصال الجسدي) هو الرئيسي ، وبعض الدعم APC (سطح مائل 8 درجات ، مما يقلل من خسارة العودة).
5. سيناريو التطبيق
   • الأتمتة الصناعيةخط الانتاج معدات الشبكات ، الروبوت نقل إشارة التحكم.
   • مركز البياناتأسلاك عالية الكثافة بين الرفوف ، لتحل محل الكابلات النحاسية المعرضة للتداخل.
   • مراقبة الأمن: الكاميرا الخارجية متصلة بالمفتاح (يلزم وجود موصل مقاوم للماء).
   • معدات طبيةنقل بيانات ماسح التصوير بالرنين المغناطيسي / التصوير المقطعي المحوسب (تداخل anti-electromagnetic).
6. ملخص الميزة
   • الحماية الماديةطبقة الدروع مقاومة للإجهاد الميكانيكي وتلف القوارض والتآكل الكيميائي.
   • مكافحة التدخليعزل التدريع المعدني EMI / RFI لضمان سلامة الإشارة.
   • النشر المرندعم ما قبل الإنهاء أو التجميع في الموقع لتلبية متطلبات الأسلاك المعقدة.
   • طول العمريقلل التصميم المتين من تكرار الصيانة ويتكيف مع سيناريوهات التوصيل والفصل المتكررة.

ثالثا - مقارنة البارامترات التقنية

IV. الاحتياطات للشراء

1. تأكيد نوع المتعددOM1 (62.5 ميكرومتر) مناسب للأجهزة التقليدية ، بينما يدعم OM2 (50 ميكرومتر) عرض النطاق الترددي العالي.
2. درع طبقة الموادالفولاذ المقاوم للصدأ (مقاومة للتآكل) أو سبائك الألومنيوم (خفيفة الوزن) اعتمادا على البيئة.
3. معيار الشهادةالتحقق من الامتثال للمعايير الدولية مثل ISO / IEC 11801 و TIA-568-C.3.
4. توافق الموصلتأكد من أن نوع الطويق (السيراميك / المعدن) يطابق واجهة الجهاز (مثل MPO / MTP).

خامساً- سيناريوهات التطبيق النموذجية

• شبكة المصنعاتصال مضاد للتدخل بين نظام التحكم PLC والمستشعر.
• التصوير الطبييتم ربط المعدات الموجودة في غرفة التصوير بالرنين المغناطيسي بالشبكة لتجنب التداخل الكهرومغناطيسي الذي يؤثر على الإشارة.
• الأمن في الهواء الطلقالأسلاك لمسافات طويلة بين الكاميرا والتبديل لمقاومة الرياح والأمطار ولدغات الحيوانات.

من خلال الجمع بين خصائص عرض النطاق الترددي العالي للألياف متعددة الأوضاع والحماية المادية للطبقة المدرعة ، يعد هذا المنتج مثاليًا للنقل لمسافات قصيرة في البيئات الصناعية والمعقدة ، وتحقيق التوازن بين الأداء والتكلفة مع تعزيز موثوقية النظام.
